大型环件热处理炉

【材质及尺寸】:非标定制、按需定制

【使用年限】:10-15年

执行标准:

ISO9001质量管理体系认证、14001、18001认证

产品特点:

1、产品可根据用户需求选用材质、颜色及配件,个性化定制。

2、施工方便、操作简单、安全性高。

产品推荐

产品描述

        环件热处理炉设备结构:

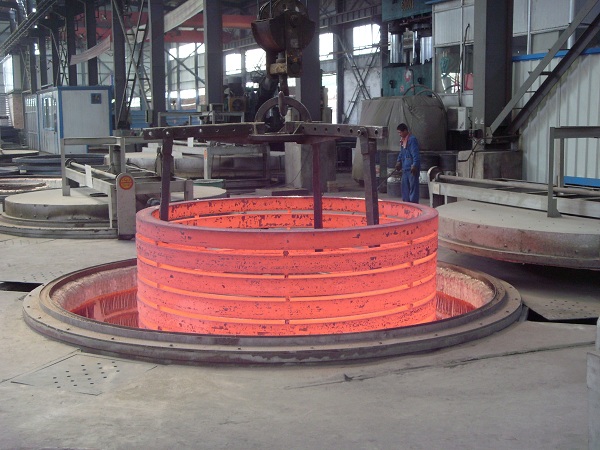

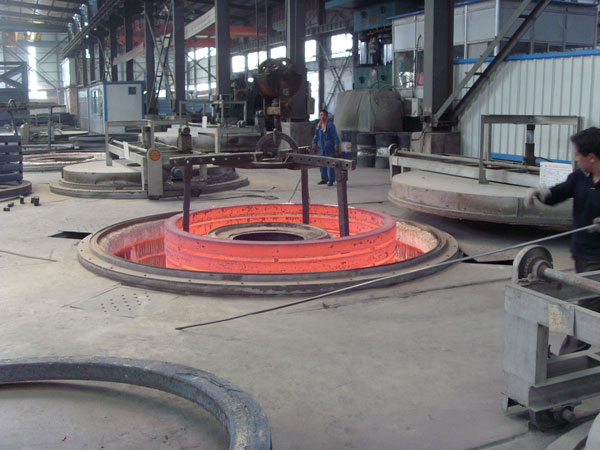

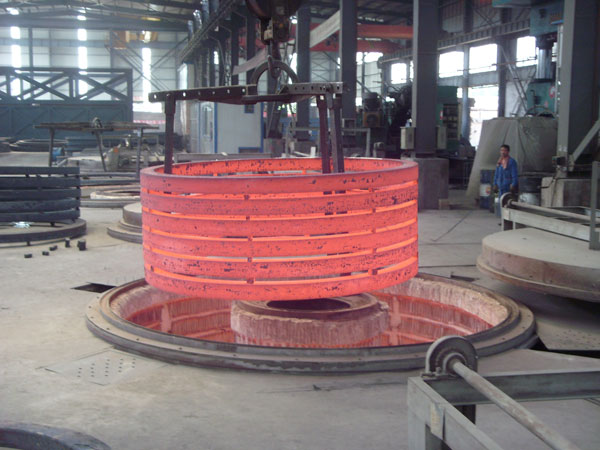

        环件热处理炉是由炉体和一个可移动的炉盖及控制系统组成.

        1、炉体外壳采用型钢及钢板焊接成框架结构.

        2、炉盖支承采用槽钢和导轨组合移动式。

        3、经过我们长期的生产经验和用户要求,我们还专门设计了铬锰氮炉口护圈,目的是保护炉口的棉不被工件撞坏,使热量不被流失,从而保证了炉温的均匀性。(这是我们专为大型环件井式炉设计的)

        4、加热元件采用上海电工合金厂生产的高电阻合金oc25al5电阻带布置在炉侧。

        5、炉体采用高纯硅酸铝纤维棉压成板块筑成,炉壁悬挂电阻带加热,该结构主要特点是节能、发热效力高,能很快使温度上升。而且不易损坏。炉壁发热元件为ocr25al5电阻带。

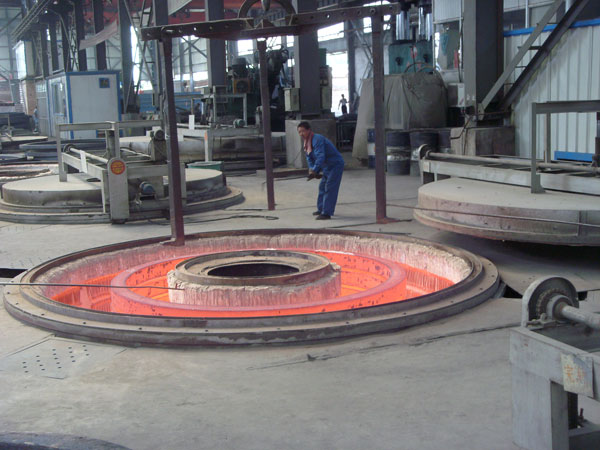

        6、炉底部分由于承重,采用高铝耐火砖砌筑,炉子中芯部位采用大圈套小圈的做法,里外加热,这样即增加了炉温均匀性,又降低了炉子的功率消耗,同时减小了炉子的配置功率,使变压器的利用空间更大。由于底部没有电阻丝,我们在上面加了铬锰氮垫铁,增加了环件中间炉温的流通性。

        7、炉盖采用液压升降,电机控制自动行走。为了节省昂贵的厂房和土地投资,我们专为多台电炉为一整体设计了一个公用的升降机构,避勉了以往一炉和留一炉盖位的浪费局面。

        8、控制采用一只彩色液晶无纸记录仪记录,该记录仪取代了常规的中长图有纸记录仪,由于大型井式炉温区多,以前基本都采用中长图有纸多点记录仪,而该表容易产生乱打点现象,经常打不成一条线,而是满天星,这样让客户非常不满工艺曲线,同时传真不方便,因为纸张超宽。彩色液晶无纸记录仪的优点是显示清楚,数字、曲线、棒图可任选,工作日期时间一目了然,可调整偏差温度,用配备的u盘考下来可打印或发邮件给用户。

        9、利用多区独立控制,采用上海国龙表tcw-32a,pid自动调节功率,可控硅控制。


        环件热处理炉的电器部分:

        1、pid控制,上海国龙智能tcw-32a调功表控制,无纸记录议1台。

        2、接触器和可控硅双重保护控制。接触器和可控硅双向控制也是我们专门设计的,这一设计弥补了相互的控制弱点,可控硅控温精度高,但容易击穿和关不死,有导通和漏电现象,容易伤害工作人员和使设备超温而遭破坏;而接触器比较好,通过关断能把电关死,但控温精度不够,容易使炉温产生缓冲,所以二者接合控制是理想也是合理的,也是我多年来的结晶。

        3、陶瓷热电偶,k型。


注意事项

施工时气温应在5℃~35℃之间;

本产品为客户来图非标定制产品,产品一经出厂不予退货;

施工过程中注意保护产品外框架不受损不磕碰;
