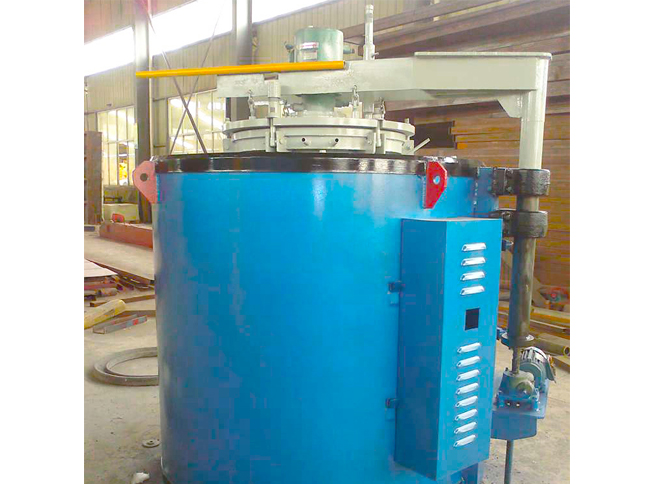

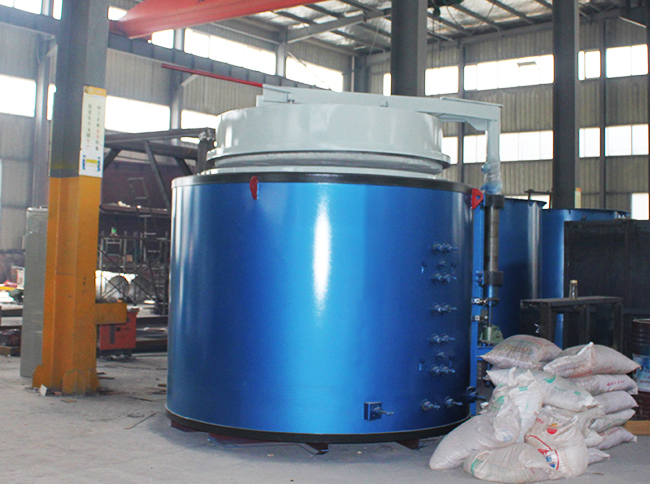

氮化炉是具有氮化处理的设备，具有处理温度低，时间短，工件变形小的特点，具有高疲劳
氮化工艺
氮化处理是指一种在温度下一介质中使氮原子渗入工件表层的化学热处理工艺。经氮化处理的制品具有优异的耐疲劳性、耐蚀性及耐高温的特性。
往氮化炉内不锈钢真空密封罐中通入氨气，加热到520℃，保持适当的时间，
根据工件材质和渗层要求3-90小时不等，使渗氮工件表面获得含氮强化层，得到高硬度，高疲劳。
操作方法：
1.渗氮前的模具是先经过正火或调质处理过的工件。
2.先用汽油和酒精擦洗工件表面，不得有锈斑、油污、脏物存在。
3.装入炉内后，对称拧紧炉盖压紧螺栓。
4.将炉罐和炉盖进水口通入冷却水进行循环水冷。炉盖上管道冷却水下端为进水，上端为出水，炉罐单独进水，单独排水，炉盖所有水管可按低进高出原则串联，由一个口进水，一个口排水。
5.升温前应先送氮气排气，排气时流量应比使用时大一倍以上。
排气10分钟后，将控温仪表（如下图）设定到150℃，自动加热开关拨向开，边排气边加热150℃保持2h排气，再将控温仪表设定到530℃，把氨气流量调小，保 持炉内正压，排气口有较小气流向上的压力，当炉温升到530℃时，恒温恒流渗氮3-20h，再将氨气压力调大一点，让排气维持适中压力，渗氮4-70h， 再将氨气压力调小，退氮1-2h，切断电源，停止加热，给少量氨气，使炉内维持正压，待炉温降到150℃以下方可停止供氨出炉
软氮化热处理
为了缩短氮化周期，并使氮化工艺不受钢种的限制，在近年间在原氮化工艺基础上发展了软氮化和离子氮化两种新氮化工艺。
软氮化实质上是以渗氮为主的低温氮碳共渗，钢的氮原子渗入的同时，还有少量的碳原子渗入，其处理结果与一般气体氮化相比，渗层硬度较氮化低，脆性较小，故称为软氮化。
1、软氮化方法分为：气体软氮化、液体软氮化及固体软氮化三大类。目前国内生产中应用广泛的是气体软氮化。气体软氮化是在含有活性氮、碳原子的气氛中 进行低温氮、碳共渗，常用的共渗介质有尿素、甲酰胺、氨气和三乙醇胺，它们在软氮化温度下发生热分解反应，产生活性氮、碳原子。活性氮、碳原子被工件表面 吸收，通过扩散渗入工件表层，从而获得以氮为主的氮碳共渗层。
气体软氮化温度常用560-570℃，因该温度下氮化层硬度值高。氮化时间常为2-3小时，因为超过2.5小时，随时间延长，氮化层深度增加很慢。
2、氮化炉软氮化层组织和软氮化特点：钢经软氮化后，表面外层可获得几微米至几十微米的白亮层，它是由ε相、γ`相和含氮的渗碳体Fe3（C，N）所组成，次层为的扩散层，它主要是由γ`相和ε相组成 [1] 。
软氮化特点
(1)、处理温度低，时间短，工件变形小。
(2)、不受钢种限制，碳钢、低合金钢、工模具钢、不锈钢、铸铁及铁基粉未冶金材料均可进行软氮化处理。工件经软氮化后的表面硬度与氮化工艺及材料有关。
(3)、能显著地提高工件的疲劳强度、耐腐蚀性。在干摩擦条件下还具有抗擦伤和抗咬合等性能。
(4)、由于软氮化层不存在脆性ξ相，故氮化层因而具有韧性，不容易剥落。
因此，目前生产中软氮化已广泛应用于模具、量具、刀具（如：高速钢刀具）等、曲轴、齿轮、气缸套、机械结构件等工件的处理。
液体氮化炉编辑
液体氮化炉适用于各类氮化钢空气预热、液体氮化、液体氧化工艺。氮化炉具有处理温度低，时间短，工件变形小的特点
